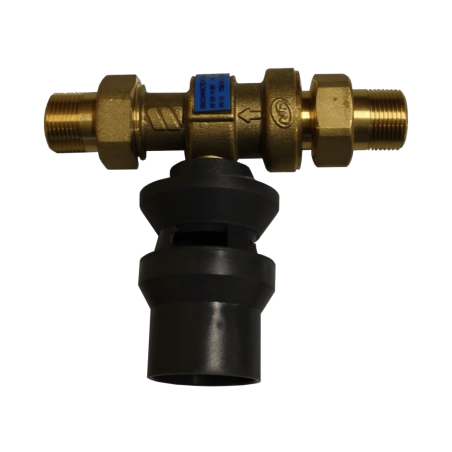

Disconnecteur hydraulique non contrôlable compact CA9C
Un circuit de chauffage raccordé au réseau d'eau potable constitue un risque potentiel permanent de pollution. Le retour d'eau peut être provoqué de deux façons, une chute de pression en amont (siphonnage) ou une surpression du réseau en aval (refoulement) ; si l'eau de chauffage non potable, en contact avec des matériaux non-alimentaires retourne dans le réseau principal, les risques de pollution sont dangereux (produit toxique potentiel). Le disconnecteur hydraulique non contrôlable compact CA9C permet d'éviter tout retour des fluides pollués dans le réseau d'eau potable, il donne la certitude au propriétaire des lieux de ne pas polluer sa propre source d’approvisionnement en eau potable. Son installation est conforme au règlement sanitaire, il évite tous risques de pollution de son installation, de celle de ses voisins ou du réseau d’eau public. Le niveau de sécurité de ce disconnecteur est plus élevé que celui des clapets traditionnels (simple ou double), le disconnecteur assure une étanchéité parfaite et une coupure totale, aucune pollution n'est possible.
Détails techniques du disconnecteur hydraulique non contrôlable compact CA9C | |
Pression maximum de service | 10 bar |
Température maximale de service | 65°C (accepte des retours accidentels de 90°C) |
Raccordements | Raccords union Femelle/Femelle ou Mâle/Mâle démontables |
Gamme | Diamètre 1/2" - Diamètre 3/4" |
Entonnoir | Tube DN40 |
Installation du disconnecteur hydraulique non contrôlable compact CA9C | |
L'appareil doit obligatoirement être associé à deux dispositifs d'isolement |
1 situé en amont avec un robinet d'essai 1 en aval |
L'ensemble du dispositif doit être soumis aux obligations d'entretien et de maintenance prescrites par la réglementation sanitaire | 1 fois par an |
Fonctionnement du disconnecteur hydraulique non contrôlable compact CA9C | |
Fonctionnement normal sous débit | Les 2 clapets sont ouverts et permettent l'écoulement du fluide, la soupape de décharge reste fermée. |
Arrêt du débit - pression statique | Le disconnecteur est sous pression, les 2 clapets sont fermés, la soupape reste fermée. |
Retour d'eau | En dépression en amont, les 2 clapets sont fermés, la dépression provoque l'ouverture de la soupape de déchargement, la mise à l'atmosphère de la chambre intermédiaire. En cas de surpression, le clapet en aval est fermé, interdisant tous retours d'eau. |
Clapet en aval défaillant (exceptionnel) | La soupape de décharge s'ouvre pour évacuer le retour de fluide potentiellement pollué. |
